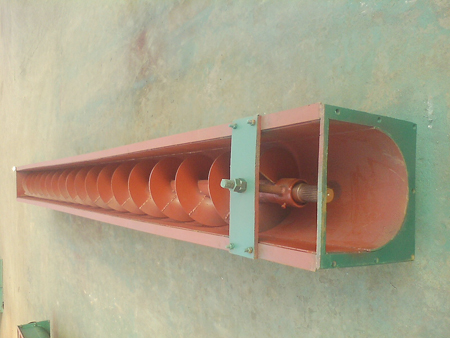

有軸螺旋輸送機主要應用于化工領域的顆粒狀和粉末狀物料的輸送,有軸螺旋輸送機用于傳輸工業生產過程中產生的各種廢物及濾渣,城市給排水中格柵輸出柵渣,污泥脫水中輸送泥餅等物料。
有軸螺旋輸送機應用范圍:
有軸螺旋輸送機被廣泛使用在各種工業部門,如建材、電力、化工、冶金、煤炭、鋁鎂、機械、輕工、糧食及食品行業;適用于水平或小于20°傾角,輸送粉狀、粒狀和小塊狀物料、如水泥、煤粉、糧食、化肥、灰渣、砂子等,物料溫度200℃以下。
螺旋輸送機不宜輸送易變質的、粘性大的、易結塊的物料,因為這些物料在輸送時會粘結在螺旋上,并隨之旋轉而不向前移動或者在吊軸承處形成物料的積塞,而使螺旋機不能正常工作。
螺旋直徑從200毫米到500毫米,共有五種規格,長度從4米到70米,每隔0.5米一檔,選型時符合標準公稱長度,特殊需要可在選配節中另行提出。
按螺旋機驅動方式分為兩種:
C1制法—螺旋機長度小于35m時,單端驅動。
C2制法—螺旋機大于35m時,雙端驅動。
按螺旋機中間吊軸承種類分為:
M1—為滾動吊軸承,采用80000型密封軸承,軸蓋上另有防塵密封結構,常用在不易加油,不加油或油對物料有污染的地方,密封效果好,吊軸承壽命長,輸送物料溫度≤80℃(訂貨時可不注明)。
M2—為滑動吊軸承,設防塵密封裝置,常用在輸送物料溫度比較高(>80℃),或輸送液狀物料。
規格技術參數:
規格型號 |
200 |
250 |
315 |
400 |
500 |
螺 距 |
200 |
250 |
315 |
355 |
400 |
n |
100 |
90 |
80 |
71 |
63 |
Q |
13 |
22 |
31 |
62 |
98 |
n |
80 |
71 |
63 |
56 |
50 |
Q |
10 |
18 |
24 |
49 |
78 |
n |
63 |
56 |
50 |
45 |
40 |
Q |
8 |
14 |
19 |
39 |
62 |
n |
50 |
45 |
40 |
36 |
32 |
Q |
6.2 |
11 |
15.4 |
31 |
50 |
注:1、n——轉速r/min(偏差允許在10%范圍內);2、輸送量Q——m3/h。
Tags :有軸螺旋,螺旋輸送機,有軸螺旋輸送機
